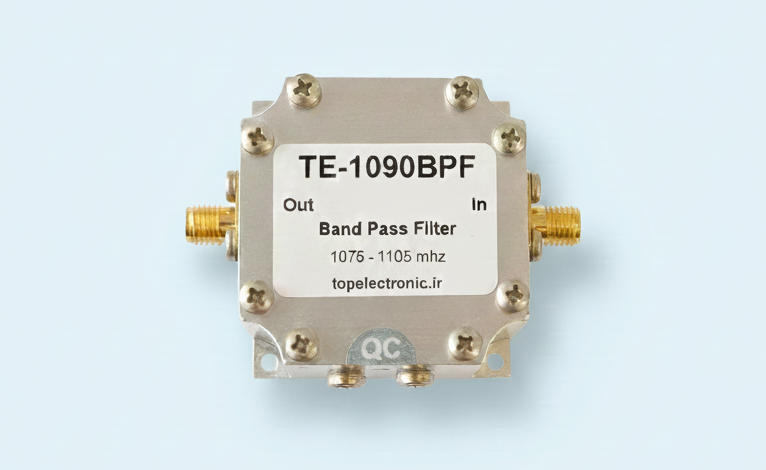

فیلتر باند گذر ۱۰۹۰MHZ
فیلتر باند گذر با پهنای باند ۳۰ مگاهرتز مناسب برای استفاده در ADS_B یا سایر تجهیزات این باند فرکانسی با ریجکت مناسب در سایر باندها خصوصا باند GSM
SAW Filter 1090MHZ
- فرکانس مرکزی ۱۰۹۰ مگاهرتز
- قابل استفاده از فرکانس ۱۰۷۵ تا ۱۱۰۵ مگاهرتز
- بیشترین حد مجاز توان وروودی +۱۰dbm
- تضعیف عبور کمتر از ۲٫۳db ( در نمونه ساخته شده )
- امدانس وروودی خروجی ۵۰ اهم
فیلتر باندگذر چیست؟
فیلتر باندگذر در سیستم های مخابراتی یک بازه مشخص از فرکانسها را عبور می دهد و فرکانسهای خارج از این بازه را تضعیف یا حذف می نماید. این فیلتر عملاً ترکیبی از یک فیلتر بالاگذر و یک فیلتر پایینگذر محسوب میشود؛ بهطوریکه تنها سیگنالهایی که فرکانس آنها بین دو فرکانس قطع پایین و بالا قرار دارد، اجازه عبور پیدا میکنند.
در سیستمهای رادیویی، سیگنالهای متعددی با فرکانسهای مختلف بهطور همزمان در محیط وجود دارند. اگر گیرنده بدون فیلتر کار کند، همه این سیگنالها وارد مدار شده و باعث تداخل، نویز، اعوجاج و کاهش حساسیت گیرنده میشوند. فیلتر باندگذر با انتخاب دقیق باند فرکانسی موردنظر (مثلاً باند یک کانال رادیویی مشخص)، کمک میکند تنها سیگنال مطلوب پردازش شود. به همین دلیل، این فیلتر در گیرندهها، فرستندهها، تقویتکنندههای RF، لینکهای بیسیم، رادیو، تلویزیون و سیستمهای مخابراتی بسیار پرکاربرد است.
مزایای استفاده از فیلتر باندگذر در سیستمهای رادیویی
-
کاهش تداخل فرکانسی (Interference Rejection)
-
افزایش نسبت سیگنال به نویز (SNR)
-
بهبود عملکرد گیرنده و فرستنده
-
انتخابپذیری فرکانسی (Selectivity)
